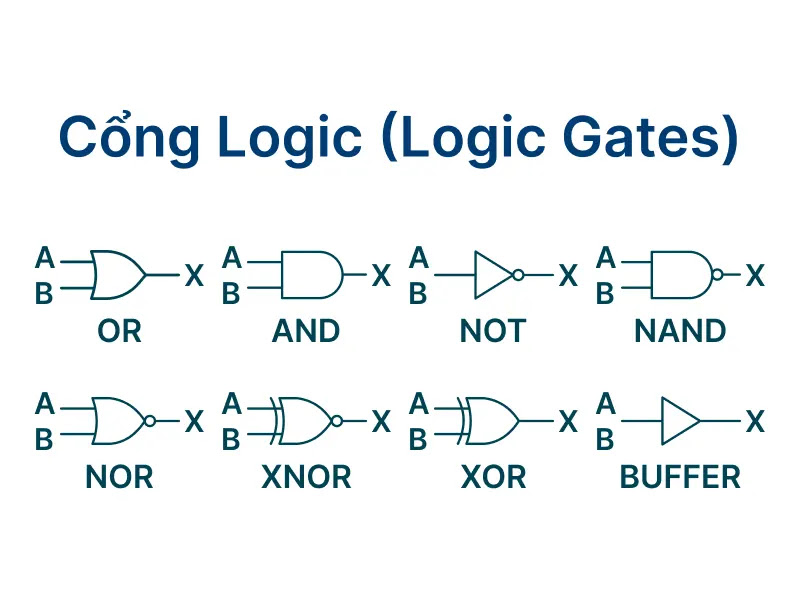

Cổng logic là thành phần cơ bản của một mạch kỹ thuật số. Hầu hết các cổng logic có hai đầu vào và một đầu ra. Tại bất kỳ thời điểm nào, mọi đầu cuối đều ở một trong hai điều kiện nhị phân, sai (0) hoặc đúng (1), được biểu thị bằng các mức điện áp khác nhau.
Cổng AND
Cổng AND cho đầu ra là 1 (TRUE) chỉ khi TẤT CẢ các đầu vào của nó là 1 (TRUE).
| Đầu vào | Đầu ra | |
|---|---|---|
| A | B | A AND B |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Mô phỏng
Cổng OR
Cổng OR cho đầu ra là 1 (TRUE) nếu BẤT KỲ đầu vào nào của nó là 1 (TRUE).
| Đầu vào | Đầu ra | |
|---|---|---|
| A | B | A OR B |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Mô phỏng
Cổng NOT (Inverter)
Cổng NOT chỉ có một đầu vào. Nó đảo ngược trạng thái logic, tức là đầu ra là nghịch đảo của đầu vào.
| Đầu vào | Đầu ra |
|---|---|
| A | NOT A |
| 0 | 1 |
| 1 | 0 |
Mô phỏng
Cổng XOR (Exclusive-OR)
Cổng XOR cho đầu ra là 1 (TRUE) chỉ khi các đầu vào của nó khác nhau.
| Đầu vào | Đầu ra | |
|---|---|---|
| A | B | A XOR B |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Mô phỏng
Cổng NAND (NOT-AND)
Cổng NAND là sự kết hợp của cổng AND và cổng NOT. Nó cho đầu ra là 0 (FALSE) chỉ khi TẤT CẢ các đầu vào là 1 (TRUE).
| Đầu vào | Đầu ra | |
|---|---|---|
| A | B | A NAND B |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Mô phỏng
Cổng NOR (NOT-OR)
Cổng NOR là sự kết hợp của cổng OR và cổng NOT. Nó cho đầu ra là 1 (TRUE) chỉ khi TẤT CẢ các đầu vào là 0 (FALSE).
| Đầu vào | Đầu ra | |
|---|---|---|
| A | B | A NOR B |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Mô phỏng
Cổng XNOR
Cổng XNOR cho đầu ra là 1 (ĐÚNG) chỉ khi các đầu vào của nó giống nhau.
| Đầu vào | Đầu ra | |
|---|---|---|
| A | B | A XNOR B |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Mô phỏng
Cổng Buffer (Đệm)
Cổng Buffer không thay đổi trạng thái logic. Đầu ra luôn bằng đầu vào. Nó thường được dùng để khuếch đại tín hiệu hoặc tạo trễ.
| Đầu vào | Đầu ra |
|---|---|
| A | A |
| 0 | 0 |
| 1 | 1 |
