Mạch Tạo Trễ Đóng Ngắt Thiết Bị JZ-801

JZ-801 Mạch Tạo Trễ Đóng Ngắt Thiết Bị 1 kênh có chức năng cài đặt thời gian hoạt động theo chu kì với thời gian có thể cài đặt từ 0.1 giây đến 999 phút cho 1 lần ON, từ 0.1 giây đến 999 phút cho 1 lần OFF và từ 1 đến 999 chu kì đếm hoặc có thể cài đặt vòng lặp vô hạn.

Trên mạch được trang bị màn hình LED 7 đoạn sắc nét để quan sát, hiển thị. Nó hầu hết được sử dụng trong bộ điều khiển công tắc hẹn giờ tự động hóa tại nhà.

Mạch hoạt động ở dải điện áp hoạt động từ 5 – 36VDC, ngoài ra nó còn hỗ trợ nguồn điện micro USB 5V.

THÔNG SỐ KỸ THUẬT:

  • Model: JZ-801
  • Điện áp vào: 6-30V
  • Tín hiệu kích: 3-24V
  • Đầu ra: relay 10A
  • Cổng ra: 3 cổng COM, NO, NC
  • Tải max: 10A
  • Thời gian đóng relay (OP): có thể cài đặt từ 0.1 giây đến 999 phút
  • Thời gian ngắt (CL): có thể cài đặt từ 0.1 giây đến 999 phút
  • Chu kì tắt mở (LOP): có thể cài đặt từ 1 đến 999 lần đếm ngắt mở, hoặc thiết lập vòng lặp vô hạn “—“

CÀI ĐẶT:

  • Nhấn giữ nút SET 3 giây để vào chế độ cài đặt, nhấn nút SET để chọn chế độ và thông số cần cài đặt, nhấn nút UP và nút DOWN để chọn chế độ, tăng giảm thời gian đóng relay (OP), thời gian ngắt relay (CL) và số chu kì tắt mở (LOP). cuối cùng nhấn nút giữ nút SET 3 giây để kết thúc cài đặt.
  • Khi cài thông số thời gian đóng, ngắt relay: sử dụng thêm nút STOP là nút lựa chọn bit cho 3 chữ số XXX
  • XXX thời gian từ 1 giây đến 999 giây
  • X thời gian từ 0.1 giây đến 99.9 giây
  • X.X thời gian từ 1 phút đến 999 phút

Chức năng của từng chế độ:

  • P1: Mạch chỉ chạy 1 lần, đóng relay 1 thời gian "OP" khi có tín hiệu kích hoặc cấp nguồn.
  • p1-1: khởi động khi có tín hiệu kích.
  • p1-2: khởi động khi có tín hiệu kích., trong khi đó có tín hiệu kích thì đếm lại lại từ đầu.
  • p1-3: khởi động khi có tín hiệu kích., trong khi đó nếu nhận tín hiệu kích thì kết thúc đếm, mạch trở về trạng thái bình thường.
  • p1-4: khởi động khi cấp nguồn.
  • P2: Mạch chỉ chạy 1 lần sau khi có tín hiệu kích, mạch delay 1 thời gian "CL" rồi mới đóng relay 1 thời gian "OP"
  • p2.1: khi có tín hiệu kích, mạch delay 1 thời gian "CL" rồi mới đóng relay 1 thời gian "OP".
  • p2.2: như p2-1 nhưng trong khi thực hiện đếm thời gian bật tắt relay, nếu có tín hiệu kích thực hiện lại chu trình từ đầu
  • P3: Như P2 nhưng có lặp lại chu trình "LOP" từ 1-999 lần hoặc lặp vô hạn.
  • p3.1: khởi động khi có tín hiệu kích, trong khi thực hiện nếu có tín hiện kích thì thoát khỏi vòng lặp, mạch trở về trạng thái bình thường. kích lần nữa để khởi động vòng lặp.
  • P4: bật relay khi có tín hiệu kích, hết tín hiệu kích mới bắt đầu đếm thời gian tắt relay.

Trong lúc module đang hoạt động

  • Nhấn phím “STOP” để kiểm tra đóng/mở relay
  • Nhấn và giữ phím “STOP” trong 2 giây để chon chế độ “Sleep mode
  • CP” kích hoạt chế độ “Sleep mode”. Màn hình hiển thị sẽ tắt sau 5 giây, module vẫn hoạt động bình thường
  • Od” không sử dụng “Sleep mode”. Màn hình luôn sáng.

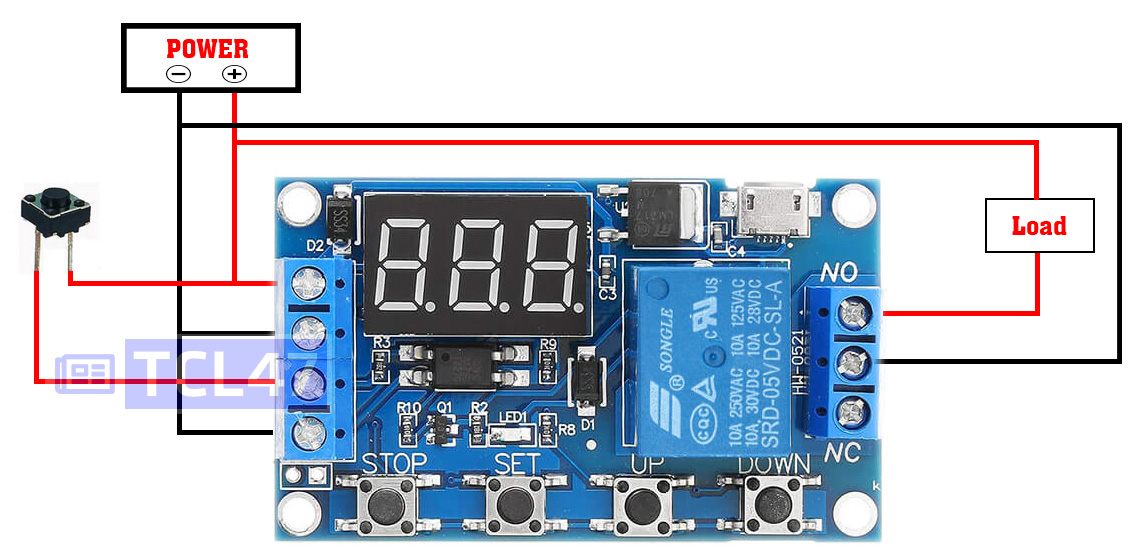

Sơ Đồ Mạch Tạo Trễ Đóng Ngắt Thiết Bị JZ-801

Sơ Đồ Mạch Tạo Trễ Đóng Ngắt Thiết Bị JZ-801
